FlatCam é um software utilizado para gerar um programa em G-code(programa para comandar uma fresadora CNC) a partir de um arquivo Gerber, excellon ou G-code.
Link para site do flatcam e para Download.
Instalação:
Baixe o arquivo FlatCAM-Win32-8.5-Install.exe ou a versão mais recente.Após realizar o download, executar o arquivo FlatCAM-Win32-8.5-Install.exe,
Ira abrir uma janela de controle de conta de usuário, perguntando se deseja permitir que este aplicativo faça alterações no seu dispositivo, caso deseje continuar com a instalação clique em Sim;
Espere apresentar a janela, leia o acordo e caso concorde clique na check circle "I accept the agreement" e depois em "Next" para continuar a instalação:
A próxima janela apresentara algumas informações sobre o software, leia e clique em "Next" para continuar a instalação:
A próxima janela informará o local onde será instalado caso queira modificar clique em "Browse..." e escolha de acordo com a sua necessidade ou utilize o caminho default clicando em "Next".
Clique na checkbox "create a desktop shortcut "caso queira um ícone na área de trabalho e depois em "Next":
Clique em "Install" para começar a instalação esse processo pode demorar alguns minutos:
Quando terminar a instalação irá apresentar a janela abaixo, clique em "Finish" para finalizar:
Essa é a interface do FlatCam:
Vídeo da Instalação e configuração:
Insira os seguintes comandos na Shell do Flat cam:
get_sys excellon_zeros
O comando retorna qual é a sua configuração, vem default L; se for utilizar arquivos do CAD Eagle insira o seguinte comando:
set_sys excellon_zeros T

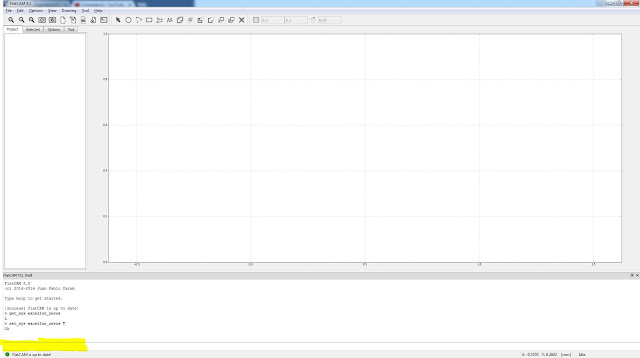

Na imagem abaixo amarelo e o local para inserir o comando no Flat cam:
